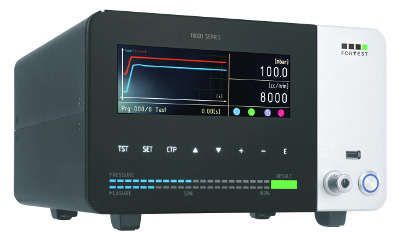

T8730

通用型连续测量流量检测器


应用领域:

  航天   家電
  汽車   醫生
  電子   填料
  閥門   水力學
  替代能源   冷藏
  氣動   氣

使用固态传感器进行流量测量
T8730 专用于对过滤器(医用、柴油或汽油)、管、喷嘴、开口、阀等部件的流量进行精准的测量。
除了传统流量测量之外,该工具还通过其他方法使其比同类产品具备更充分的通用性:上升和下降坡道、开放测试和爆破测试。
另一个独立功能是“连续测量”,即无限次的测试,允许实时调整接头和进行部件维修。
该工具还具有智能压力调节功能,它使用自动压力调节器,根据负载损耗的变化连续调整测试压力,从而确保读数尽可能稳定准确。



固态传感器 多种操作模式 智能压力调节

无限连接。
新的 T8730 设备包括 USB 从设备、RS232、RS485、CAN 总线和 TTY 端口。还包括一个可选的以太网端口和一个具有 4 个输入和 8 个输出的 26 极连接器,这些都是完全可编程的,可用于与外部阀门、安全栅、开关等进行连接。
全新的高辨识度显示屏更便于查看测试周期和编程菜单,电容式键盘可用于快速输入参数。


U 盘 大功率输出 RS232, RS485, Can, TTY 以太网和辅助连接器

顶级技术。
我们在装配 T8730 时,决定不做出任何妥协,使用当前市场上最好的组件,例如,能够保证稳定和可重复调整的压电式电子调节器、具有较大读数范围的固态传感器或适用于此模型的特定阀门,其使用寿命预计可达数万次。
以上这些优势赋予其无以伦比的精密性能、稳定性和准确性。
测量辨识度从基于刻度底部的 0.1 cc/min 起,范围在 1,000 至 20,000 cc/min 之间,最大压力为 2 bar。


自动压力调节器 测量高达 20,000 cc/min 辨识度从 0.1 cc/min 起

用于测量气动单元。
为了避免填充回路的启动时间过长所致的过热,我们设计了特殊的高容量气动阀,它不仅可以在高温下工作,还可以快速填充待测试的对象,因此,T8730 也适用于测试容量较大的部件。
在具备上述优势的同时保持了 ForTest 长久以来的可靠性。


耐热气动阀 高填充速度 无需定期维护

创新设计。
这看似简单的设计,实际上蕴含了深入的研究,是您可以尽可能简单地使用和了解工具。
前面板由单层钢化玻璃和铝制成,非常易于清洁,这使得 T8730 适用于实验室和生产线。
内部菜单众多,易于理解,图形界面仅用于显示重要信息。
一切精准就位。


用户界面友好 易于清洁 可全方位使用



型号 0-0,5 bar 0,5-6 bar 0-200 cc/min 0-5000 cc/min 0-10000 cc/min 0-20000 cc/min 0-50000 cc/min 0-100000 cc/min 0-200000 cc/min
Dp/流量精度 1 - - 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,1%FS 1% RDG+0,5%FS 1% RDG+0,5%FS
Dp/流量测量范围 1 - - 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
Dp/流量辨识度 - - 0,01 cc/min 1 cc/min 1 cc/min 1 cc/min 10 cc/min 100 cc/min 500 cc/min
填充压力精度 0,5%FS 0,5%FS - - - - - - -
填充压力测量范围 0-FS 0-FS - - - - - - -
填充压力辨识度 0,01 mbar 0,1 mbar - - - - - - -
泄漏测量精度(单位为 cc/') - - - - - - - - -
泄漏测量范围(单位为 cc/') - - - - - - - - -
泄漏测量辨识度(单位为 cc/') - - - - - - - - -
容量测量精度(单位为 cc/') - - - - - - - - -
容量测量范围(单位为 cc/') - - - - - - - - -
容量测量辨识度(单位为 cc/') - - - - - - - - -
测量单位 mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, l/h, l/min.
尺寸 270X160X300 mm
重量 8 kg
显示尺寸 800x280 pixel
工作温度范围 5-40 °C
端口 RS232 2
端口 RS485 1
USB“主设备”端口 1
USB“从设备”端口 1
以太网端口 Optional
I/O 信号 Start, Stop, Filling, Test, Good, Reject, 4BCD
辅助 I/O 信号(可选) 8 output programmable, 4 input programmable, 4BCD
新程序 300
测试存档内存 Advanced
用密码锁定 Yes
程序名称 Yes, 16 characters

1: can change according to the scale of the Pressure

  • 外部排阀与过滤器保护
  • 外部启动钮
  • 外部启动/中止按键开关
  • 可选择4种程序的外部按键开关
  • 启动踏板
  • 条形码扫瞄器
  • 4500张粘贴标签打印机
  • AUX 信号延长线
  • 空气过滤器
  • Staubli 公座连接器
  • 精密型微米喷嘴
  • 微米喷嘴
  • M 系列管理软件
  • TTY
  • 串行通讯协议
  • PC 串行线 - M系列
  • 外部温度探测器
  • MIXER-07
  • 软件数据管理
  • Staubli 母座接头
  • 热敏打印机有剥离(Peel-off)功能
  • 热敏打印机无剥离(Peel)功能
  • M 系列 AUX 接线- - ET 系列
  • 遥控启动/中止/正常/排除
  • 数据管理软件
  • 5μ空气过滤器

  • 正面Staubli 泄漏校准连接器
  • 正面精密压力调节器
  • 正面精密压力调节器
  • 电子式压力调节器
  • 自动归零主压回路
  • 预填充
  • 等待主要压力读数
  • 次级消耗输出 (第3个结果)
  • 泄漏模拟输出
  • 双手动逻辑启动输入
  • 以太网络插头 / TCP-IP
  • 主动式USB接口
  • 连接 Wi-Fi
  • 双手动逻辑启动输入
  • 无线遥控控制套件
  • 高辨识度量测 (1M pti AD) - (DI 系列)
