通用型绝对衰减检漏器。


应用领域:

  航天   機械
  汽車   醫生
  家電   液
  電子   填料
  鑄造廠   氣
  氣動   加熱
  閥門   水力學
  制動卡鉗   替代能源
  冷藏   汽缸

一些变革

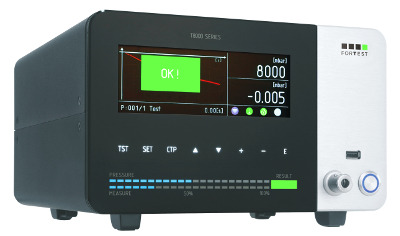

全新的 T8990 检漏器旨在对 ForTest 历史上公认的最佳设备 M8990 进行改进。
全新的视频控制器 "ForTest MMI" 将人机交互提升到卓越的水平,这得益于钢化玻璃的创新电容面板,以及绚丽的 6.2" 彩色显示屏。
由于菜单中集成了新的数字键盘,使得参数编程变得更加快捷,大尺寸显示屏能够更加清晰地呈现测试过程。
主屏幕还可以与快捷功能(例如测试程序更改、“智能”测试存档菜单和使用密码锁定/解锁)进行交互。



6.2" 彩色显示屏 测试图形 全区域触摸屏 扩展编程键盘

无限连接。
新的 T8990 设备包括 USB 从设备、RS232、RS485、CAN、PROFINET  总线和 TTY 端口。还包括一个可选的以太网端口和一个具有 4 个输入和 8 个输出的 26 极连接器,这些都是完全可编程的,可用于与外部阀门、安全栅、开关等进行连接。
前面板上装配有一个 USB 主设备端口,用于连接 U 盘,以保存已进行的测试、备份/恢复参数和升级工具固件。
使用内部菜单可自动与热敏印刷机、条形码/数据矩阵读取器和标识器进行连接。


U 盘 大功率输出 RS232, RS485, Can, TTY, Profinet 以太网和辅助连接器

不断改进测量。
由于处理器和辅助处理器的交互,使测试周期进一步加快,保持了 ForTest 长久以来独树一帜的可靠性。
我们可以肯定地说,T8990 采用了世界上最先进的测量单元,这得益于 Windows 和双法拉第光隔离架的集中技术,将稳定时间降至 18 ms 以下。
这使得 1 bar 下的实际测量辨识度达到 0.1 Pa(6 bar 为 0.5 Pa),稳定且无噪音。


内置处理器和协处理器 Windows 中的集中技术 辨识度从 0.1 Pa 起

优化的气动单元。
与之前的型号相比,最新一代的电磁阀组件将填充速度提高了 30%,但稳定性始终如一。我们的工具在气动方面不需要昂贵的维护费用。实际上,我们的目标是使这些工具变得更加可靠和持久。


填充速度 +30% 高抗湿度 无需定期维护

创新设计。
这看似简单的设计,实际上蕴含了深入的研究,是您可以尽可能简单地使用和了解工具。
前面板由单层钢化玻璃和铝制成,非常易于清洁,这使得 T8990 适用于实验室和生产线。
内部菜单众多,易于理解,图形界面仅用于显示重要信息。
一切精准就位。


用户界面友好 易于清洁 可全方位使用



型号 0-1bar 1-2bar 2-6bar 6-10bar 10-20bar 20-50bar
Dp/流量精度 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Dp/流量测量范围 0-65 mbar 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Dp/流量辨识度 0,001 mbar 0,002 mbar 0,005 mbar 0,01 mbar 0,1 mbar 0,1 mbar
填充压力精度 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
填充压力测量范围 0-FS 0-FS 0-FS 0-FS 0-FS 0-FS
填充压力辨识度 0,1 mbar 0,1 mbar 0,1 mbar 1 mbar

1 mbar 10 mbar
泄漏测量精度(单位为 cc/') 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
泄漏测量范围(单位为 cc/') 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
泄漏测量辨识度(单位为 cc/') 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
容量测量精度(单位为 cc/') 1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

1%RDG+2cc/min

- -
容量测量范围(单位为 cc/') 0-500 cc 0-500 cc 0-500 cc 0-500 cc - -
容量测量辨识度(单位为 cc/') 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min - -
测量单位 mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
尺寸 270X160X300 mm
重量 8 kg
显示尺寸 800x280 pixel
工作温度范围 5-40 °C
端口 RS232 2
端口 RS485 1
USB“主设备”端口 1
USB“从设备”端口 1
以太网端口 Optional
I/O 信号 Start, Stop, Filling, Test, Good, Reject, 4BCD
辅助 I/O 信号(可选) 8 output programmable, 4 input programmable, 4BCD
新程序 300
测试存档内存 Advanced
用密码锁定 Yes
程序名称 Yes , 16 characters

* La misura volumetrica é presente solo se é previsto l'optional di misura volumetrica



SCHEDA TECNICA PDF


  • 外部排阀与过滤器保护
  • 3口位气动阀
  • 先导电磁阀
  • 5口位气动阀
  • 外部启动钮
  • 外部启动/中止按键开关
  • 可选择4种程序的外部按键开关
  • 启动踏板
  • 条形码扫瞄器
  • 4500张粘贴标签打印机
  • AUX 信号延长线
  • 文氏管真空发生器
  • 空气过滤器
  • Staubli 公座连接器
  • 精密型微米喷嘴
  • 微米喷嘴
  • M 系列管理软件
  • TTY
  • 串行通讯协议
  • 带有过滤器的缸型电磁阀组
  • PC 串行线 - M系列
  • 外部温度探测器
  • 3口位气动先导阀
  • MIXER-07
  • 软件数据管理
  • Staubli 母座接头
  • 热敏打印机有剥离(Peel-off)功能
  • 热敏打印机无剥离(Peel)功能
  • M 系列 AUX 接线 - ET 系列
  • 遥控启动/中止/正常/排除
  • 数据管理软件
  • 5μ空气过滤器

  • 室内排气阀
  • 室内排气阀 � (标准型已内含)
  • 气动组件与微型电子阀
  • 正面Staubli 泄漏校准连接器
  • 正面精密压力调节器
  • 电子式压力调节器
  • 自动归零主压回路
  • 正电测试与负电测试
  • 预填充
  • 等待主要压力读数
  • 次级消耗输出 (第3个结果)
  • 泄漏模拟输出
  • 24 Vdc 扩充信号I/O卡
  • 双手动逻辑启动输入
  • 以太网络插头 / TCP-IP
  • 主动式USB接口
  • 连接 Wi-Fi
  • 无线遥控控制套件
  • 高辨识度量测 (1M pti AD) - (DI系列)
  • 容积量测计
