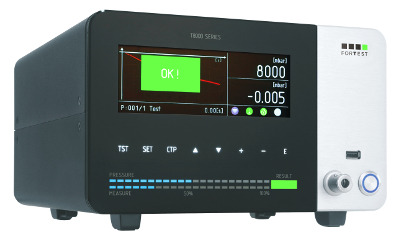

T8980

关闭通用型“顺量”检漏器


应用领域:

  汽車   填料
  氣動   閥門
  制動卡鉗

关闭测试。
在某些特定的情况下,例如,当最大允许泄漏量过小时,唯一的解决方案是关闭密闭钟体内的测试对象,然后传递给关闭的“顺量”系统,如新的 T8980。
该工具有 2 个测量单元,第一个用于向所测试对象内注入测试空气,第二个用于测量密闭钟体间隙内的压力增量。这样,如果待测试的对象出现泄漏的情况,则会将压力负荷转移到到钟体内,使其内部压力增加,进而被泄漏测量单元检测到。
如果安全执行此操作,所用的测试压力非常高(高达 100 bar),但检测到的泄漏极低,可低至几 cc/h。



可见泄漏低至几 cc/h 测试压力高达 100 bar 独立的测量单元

无限连接。
新的 T8980 设备包括 USB 从设备、RS232、RS485、CAN 总线和 TTY 端口。还包括一个可选的以太网端口和一个具有 4 个输入和 8 个输出的 26 极连接器,这些都是完全可编程的,可用于与外部阀门、安全栅、开关等进行连接。
前面板上装配有一个 USB 主设备端口,用于连接 U 盘,以保存已进行的测试、备份/恢复参数和升级工具固件。
使用内部菜单可自动与热敏印刷机、条形码/数据矩阵读取器和标识器进行连接。


U 盘 大功率输出 RS232, RS485, Can, TTY 以太网和辅助连接器

不断改进测量。
由于处理器和辅助处理器的交互,使测试周期进一步加快,保持了 ForTest 长久以来独树一帜的可靠性。
我们可以肯定地说,T8980 采用了世界上最先进的测量单元,这得益于 Windows 和双法拉第光隔离架的集中技术,将稳定时间降至 18 ms 以下。
这使得 1 bar 下的实际测量辨识度达到 0.1 Pa(6 bar 为 0.5 Pa),稳定且无噪音。


技术“顺量” Windows 中的集中技术 辨识度从 0.1 Pa 起

优化的气动单元。
与之前的型号相比,最新一代的电磁阀组件将填充速度提高了 30%,但稳定性始终如一。我们的工具在气动方面不需要昂贵的维护费用。实际上,我们的目标是使这些工具变得更加可靠和持久。


填充速度 +30% 高抗湿度 无需定期维护

创新设计。
这看似简单的设计,实际上蕴含了深入的研究,是您可以尽可能简单地使用和了解工具。
前面板由单层钢化玻璃和铝制成,非常易于清洁,这使得 T8980 适用于实验室和生产线。
内部菜单众多,易于理解,图形界面仅用于显示重要信息。
一切精准就位。


用户界面友好 易于清洁 可全方位使用



型号 0-0,5 bar 0,5-6 bar 6-10 bar 10-20 bar 20-50 bar
Dp/流量精度 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT 0,5% RDG+3DGT
Dp/流量测量范围 0-65 mbar 0-65 mbar 0-650 mbar 0-650 mbar 0-650 mbar
Dp/流量辨识度 0,001 mbar 0,001 mbar 0,001 mbar 0,001 mbar 0,01 mbar
填充压力精度 0,5%FS 0,5%FS 0,5%FS 0,5%FS 0,5%FS
填充压力测量范围 0-FS 0-FS 0-FS 0-FS 0-FS
填充压力辨识度 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar 0,1 mbar
泄漏测量精度(单位为 cc/') 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min 1%RDG+0,03cc/min
泄漏测量范围(单位为 cc/') 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min 0-10 cc/min
泄漏测量辨识度(单位为 cc/') 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min 0,01 cc/min
容量测量精度(单位为 cc/') 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min 1,5%RDG+2cc/min
容量测量范围(单位为 cc/') 0-500 cc 0-500 cc 0-500 cc 0-500 cc 0-500 cc
容量测量辨识度(单位为 cc/') 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min 0,1 cc/min
测量单位 mbar, bar, psi, mmHg, mmH2O, Pa, HPa, cc/min, cc/h, pressure/s.
尺寸 270X160X300 mm
重量 8 kg
显示尺寸 800x280 pixel
工作温度范围 5-40 °C
端口 RS232 2
端口 RS485 1
USB“主设备”端口 1
USB“从设备”端口 1
以太网端口 Optional
I/O 信号 Start, Stop, Filling, Test, Good, Reject, 4BCD
辅助 I/O 信号(可选) 8 output programmable, 4 input programmable, 4BCD
新程序 300
测试存档内存 Advanced
用密码锁定 Yes
程序名称 Yes, 16 characters

  • Elettrovalvola di scarico esterna con filtro
  • Pulsantiera esterna start/abort
  • Pulsantiera esterna selezione 4 programmi
  • Pedale di start
  • Lettore di codice a barre
  • Etichetta adesiva per stampante 4500pz
  • Cavo prolunga segnali AUX
  • Venturi
  • Filtro aria
  • Raccordo staubli maschio
  • Rubinetto micrometrico di precisione
  • Rubinetto micrometrico
  • Software M Series manager
  • TTY
  • Protocollo seriale
  • Cavo seriale proprietario PC ---> Serie M
  • Sonda esterna temperatura
  • MIXER-07
  • Software Data Manager
  • Raccordo Staubli femmina volante
  • Stampante termica con spellicolatore
  • Cavo adattatore AUX Serie M ---> Serie ET
  • Software "Data Manager"
  • Filtro aria 5 micron

  • Valvola di scarico Interna
  • Regolatore di pressione di precisione frontale
  • Modulo pneumatico di misura remotata
  • Regolatore Elettronico di pressione
  • Circuito di autozero pressione primaria
  • Pre-Riempimento
  • Lettura pressione primaria in attesa - (STANDARD)
  • Uscita secondaria di Scarto (terzo esito)
  • Uscita Analogica Perdita
  • Scheda espansione I/O 24 Vdc
  • Ingresso di Start a logica bi-manuale
  • Presa Ethernet/TCP-IP
  • Porta USB Attiva
  • Connessione WI-FI
  • Kit comando radio remoto selezione programmi/start
  • Misura da alta risoluzione (1M pti AD) - (STANDARD)
  • Capacimetro per misura volume pezzo
  • Doppio ramo di pressioni pre-regolate automatico
  • Misura indiretta - (STANDARD)
